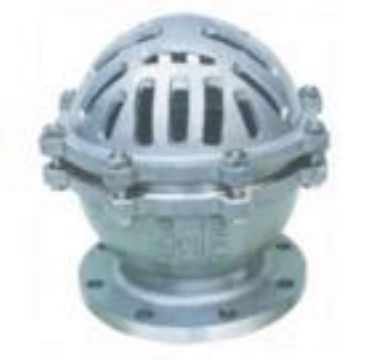

H42,H45,H46,H12底阀 性能与用途
该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。
结构与原理：
本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
性能参数:
- 工作压力0.25Mpa,0.6Mpa
- 口径:25-500mm
- 工作介质为常温下的水,液体
- 单瓣H42,双瓣H42, 多瓣H45
不锈钢底阀主要技术参数
| 型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
| 强度 |
密封 |
H42X-2.5
H12X-2.5 |
0.25 |
0.4 |
0.28 |
≤100 |
水、酸、碱 |
|
